دیود چیست؟

در این مقاله قصد داریم تا با یکی از قطعات نیمه هادی به نام دیود آشنا شویم، با ما همراه باشید.

ساختمان دیود

چنانچه دو قطعه نیمه هادی نوع N و P به یکدیگر متصل شوند قطعه ای بوجود می آید که دیود نام دارد. دیود جریان را در جهت قراردادی در یک جهت از خود عبور داده و در جهت عکس از خود عبور نمی دهد. به این خاصیت دیود (پیوند P-N) خاصیت یکسوکنندگی می گویند. دیود نیمه هادی جریان قراردادی را از A به K عبور می دهد و از K به A مانع عبور جریان می شود که علامت مشخصه آن به صورت شکل 1 زیر است:

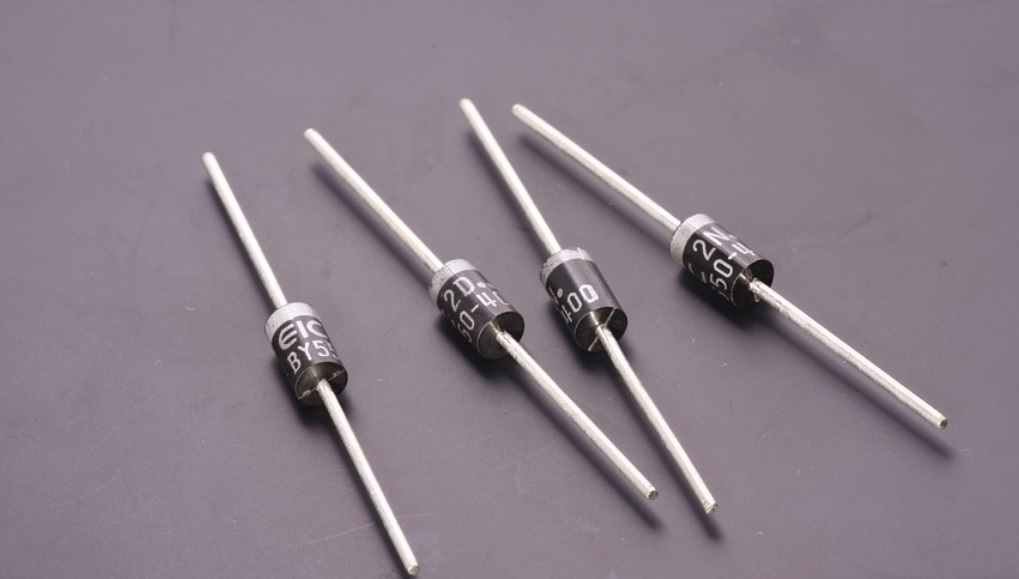

شکل 1: سمبل مداری، شکل واقعی و نمونه عملی یک دیود

تست دیود

با یک اهم متر می توان دیود را تست نمود، ابتدا اهم متر را در حالت دیود قرار می دهیم سپس به دو سردیود وصل می کنیم (در هنگام اتصال اهم متر با دیود، دیود با استفاده از باتری داخل مولتی متر بایاس می شود).

یک دیود سالم باید در بایاس مستقیم راه بدهد و هدایت کند در این حالت اهم متر مقاومت کمی را در حد 578 اهم نشان می دهد (با تعویض سیم های اهم متر، دیود در بایاس معکوس قرار گرفته و در این حالت اهم متر مقاومت زیادی را نشان می دهد).

انواع دیود

دیود معمولی: در این دیود معمولا کاتد با یک نوار رنگی علامت گذاری شده و شماره دیودها با 1N مشخص می شود.

1N4148 يا 1N4001

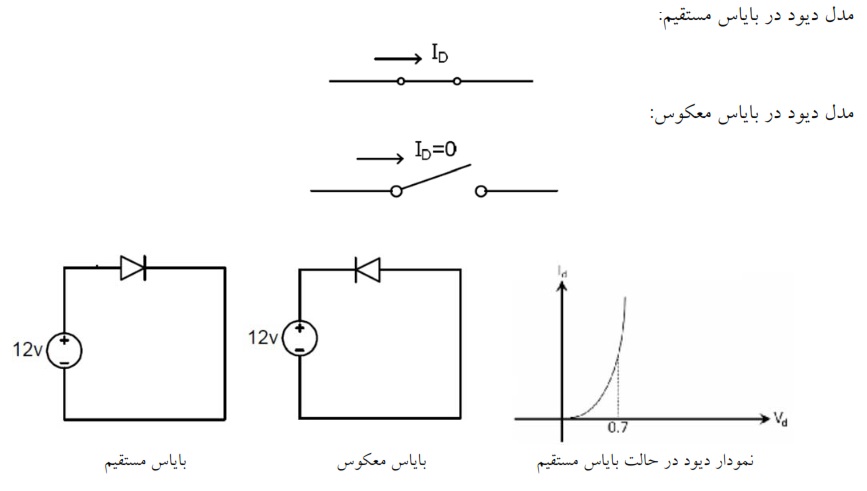

دیود جریان را فقط در یک سمت هدایت می کند و آن موقعی است که ولتاژ آند نسبت به کاتد بیشتر باشد، چنانچه ولتاژ مثبت باتری به آند دیود وصل شود جریان از دیود عبور کرده و اصطلاحا گفته می شود که دیود در بایاس مستقیم است و اگر ولتاژ مثبت باتری به کاتد وصل شود جریانی از دیود عبور نمی کند و دیود در بایاس معکوس قرار می گیرد. (دیود در بایاس مستقیم مانند یک کلید بسته و در بایاس معکوس مانند یک کلید باز عمل می کند).

2. دیود نورانی (LED): مانند دیود معمولی است با این تفاوت که در بایاس مستقیم دیود هدایت می کند و لامپ دیود روشن است و در بایاس معکوس هدایت نمی کند و لامپ دیود خاموش است. انواع لامپ Power دستگاه ها از این نوع است.

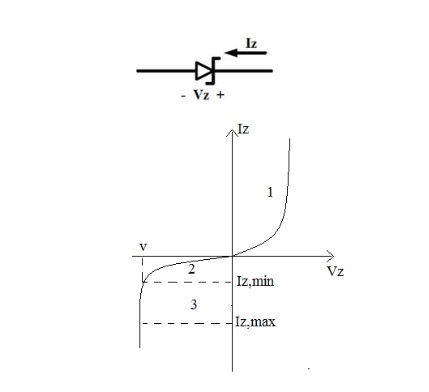

3. دیود زنر: مانند دیود معمولی است با این تفاوت که در بایاس معکوس وارد ناحیه شکست شده و جریان را در جهت معکوس از خود عبور داده و در این حالت ولتاژ دو سر دیود زنر ثابت است و به آن ولتاژ شکست می گویند.
